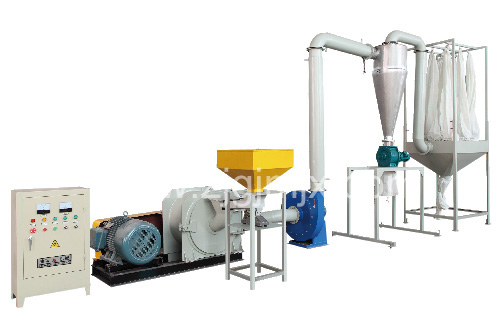

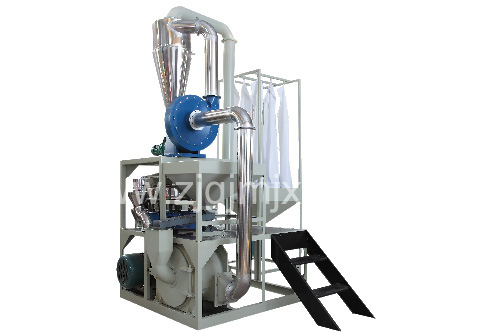

塑料磨粉機整機結構由主機、分析機、管道裝置、鼓風機、顎式破碎機、畚斗提升機、電磁振動給料機、電控裝置和電機等組成。
工作原理:
塑料磨粉設備整機工作過程(粉磨物料過程):大塊狀物料經顎式破碎機破碎至所需粒度后,由提升機送至儲料斗,然后通過振動給料機將料均勻定量連續地送入主機磨室內進行研磨,粉磨后的粉子被風機氣流帶走,并由分析機進行分級,符合細度的粉子隨氣流通過管道進入大旋風集粉器進行分離收集,然后通過出粉管排出,得到成品粉子。氣流由大旋風集粉器上端回風管吸入鼓風機。塑料磨粉機的整個氣流系統是密閉循環的,并且是在正負壓狀態下循環流動的。
在磨室內由于磨物料中有一定的含水量,研磨時產生的熱量使磨室內的氣體蒸發改變了氣流量,以及整機各管道結合處不密封,外界氣體被吸入,使循環氣流風量增加,因此通過調整風機與主機之間的余風管來達到氣流的平衡,將多余的氣體導入布袋除塵器內,把余氣帶入的細粉子收集下來,余氣被凈化后排出。
主機在工作過程中,通過傳動裝置帶動中心軸轉動,軸的上端連接著梅花架,梅花架上裝有磨輥裝置,形成擺動支點,其不僅繞中心回轉,同時磨輥圍繞著磨環公轉,磨輥本身也因磨檫作用而自轉。梅花架下端裝有鏟刀系統,鏟刀系統位于磨輥下端,鏟刀與磨輥同轉過程中把物料鏟拋喂入磨輥與磨環之間,形成墊料層,墊料層受磨輥旋轉產生內外的離心力(擠壓力)將物料碾碎,從而達到制粉的目的。
分析機通過調速電機和二級減速帶動轉盤上的60片葉片旋轉,從而形成粉子的分級作用。根據成品粉子的粒度大小來調整葉片轉速度的快慢。為了獲得較細粒度粉子時,需要提高葉片轉速,增加葉片與粉子的接觸,使不合要求的粉子被葉片拋向外壁與氣流脫離,粗粉子由于自身重力的作用落入磨室進行重磨,合格的成品粉子隨著氣流通過葉片被吸入大旋風集粉器內,氣流與粉子被分離后,粉子被收集。
大旋風集粉器對磨粉機的性能起著主要的作用。當帶粉氣流進入收集器時是高速旋轉狀態,待氣流與粉子分離后,氣流隨錐壁收縮向中心移動至錐底(即氣流的自然長度)時,形成一個旋轉向上的氣流圓柱,此時粉子被分離掉落收集。由于向上旋轉的氣流核心呈負壓狀態,因此對集粉器下端密封要求高,應與外界空氣嚴格隔開,否則被收集下的粉子會再次被核心氣流帶走,這直接影響整機的產量。因此,在收集器的下端安裝了一個鎖粉器,它的作用是將收集器的外部正壓氣體和負壓氣體隔離開。如果未安裝鎖粉器或鎖粉器舌板密封不嚴密,會造成不出粉或少出粉,影響整機產量。
