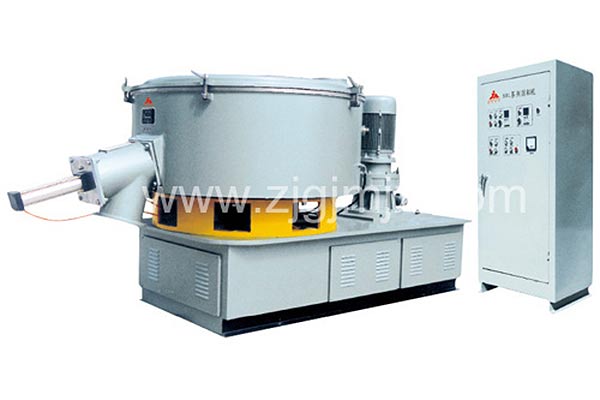

高速混合機由鍋體、鍋蓋、傳動部分、鍋?zhàn)俺隽峡诘炔糠值冉M成。
1.
高速混合機鍋體:由不銹鋼材料制成,內表面具有光滑堅硬,且耐磨腐蝕,不易粘料的特點。鍋體外表面有加熱夾套和電阻加熱片,溫度是通過加熱夾套中的高燃點機械油傳遞給鍋體的使鍋體受熱均勻,調節加熱溫度就可以控制鍋中的物料溫度,夾套外面配有隔熱保溫層,以防熱量損失。
2.鍋蓋:由鋁合金材料鑄成,內表經精車和拋光處理。它由氣缸抬起后,可沿垂直方向回轉軸水平順時針?lè)较蛐D(zhuǎn)70°,轉動靈活,使用方便,旋轉時切勿用力過大,以防碰傷鍋壁;蓋中央為透氣孔,為防止鍋蓋不好時,攪拌槳轉動而造成人身事故;當鍋蓋未蓋嚴時,開關不接通電源,電機不能啟動。
3.導流板:高速混合機的導流板是用于加強混合效果的,它的導流角度可以自由調節,板內裝有測溫?zé)犭娕迹沽蠝胤从吃谥甘緝x表上,同時,用于自動控制出料口的自動出料。
4.混合機攪拌槳:由電機經皮帶輪驅動,交流雙速電機只要接下低、高速按鈕即可實現低、高雙速。但必須注意,欲高速運轉時,應使用電機先低速成啟動后,再變到高速運轉。
5.主軸:高速混合機的主軸上部裝有三個攪拌槳,它們順時針?lè)较蛐D(zhuǎn),使物料一方面沿鍋壁運轉,又同時上下循環翻動,加上導流板的作用,使混合效果更佳。由于物料是高速運轉的,所以料粒之間、料與槳之間的摩擦熱很大,使料溫迅速上升,這不僅相應地減少了對鍋壁的電加熱導熱油,而且有利于樹脂對增塑劑的吸收效果。高速混合機的攪拌槳采用不銹鋼制造,經機械加工校平衡,耐磨、耐腐蝕、運轉平穩不顫抖,同時主軸密封間有氣咀接氣源,使密封圈不易磨損變形,增加了密性能,改變了以往主軸漏料,污染環境的現象。
6.底座:
高速混合機的底座用鑄鐵制成,上面裝有四只吊環,底座內腔裝有皮帶傳動裝置打開二側側蓋板可以更換皮帶。
7.出料口:由鋁合金鑄成,裝有氣動卸料門,氣缸與料門一線式連接,使料門壓緊可靠,有良好的密封性和靈活性,卸料方式可用鍋內料溫自動控制或用按鈕手動兩種方式來控制卸料門的開啟與關閉。
