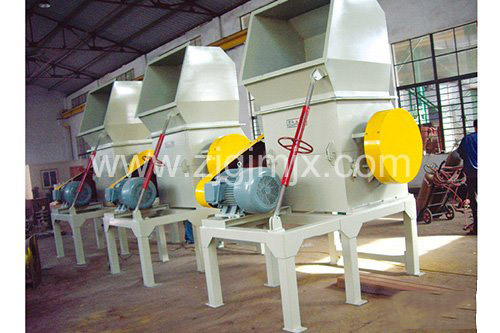

張家港勁馬機械為您提供撕碎機,下面是關于TCM-70/1200重型破碎機的介紹
一. 用途
TCM70/1200型適用于各種陶瓷棉、石棉、保溫棉等等。
二.結構特點
TCM70/1200型破碎機由電動機、旋轉刀軸、動刀、定刀、機架、機座、箱體、料門等主要部件組成。
機架上裝有固定刀六把,并設有防塑料反彈裝置。旋轉刀軸上裝有三十把可卸式嵌入刀片,用鈍刀可單獨拆下磨刀,放置組成螺旋形切削刀,因此刀片壽命長,工作平穩,破碎能力強。
三.主要技術
1.旋轉刀直徑:680mm
2.旋轉刀數量:30把
3.刀軸速度:500rpm
4.固定刀數量:6把
5.破碎能力:800-1500Kg/h
6.篩孔直徑:Φ12-16mm
7.電動機功率:55KW
8.吸料風機功率:11KW
9.振動篩電機功率:1.5KW*2
10.進料皮帶輸送機功率:2.2KW
11.出料皮帶輸送機功率:1.5KW
四.使用操作
1. 開機前檢查所有電機運轉方向是否符合,如轉向相反,可改變電源接線任意兩根的位置,然后要復查旋轉方向。(按箭頭所示方向)
2.將電動機起動,檢查是否有異常聲音,并把物料放入進行粉碎,如一切正常,則可開始工作。
3.開機前,先打開出料輸送帶電機和振動篩電機,然后打開下料關風機電機及吸料風機電機后再打開破碎機電機,最后打開進料皮帶輸送機電機。
4.關機前,先關進料皮帶輸送機電機和破碎機電機,然后再關出料關風機電機、皮帶輸送機電機和振動電機,最后關出料皮帶輸送機電機。
五.維修與保養
1.在開始使用3-5小時后,請檢查各部件緊固件是否有松動,并擠緊,正常工作后應在3-5天檢查一次。
2.檢驗旋轉刀和固定刀間隙,應在0.3-0.8 mm之間,否則應調整。
3.清理破碎機只需松下篩架吊緊螺絲即可。
4.使用一段時間后,破碎能力下降,轉速降低,是皮帶松動原因,必須將電動機固定螺釘旋轉將皮帶張緊即可。
六.注意事項
1.電動機旋向必須正確,機器空載起動后方可投料。
2.電機旋轉時,不得進行清掃和檢修工作。
3.手不得進入進料口,以免發生意外。
七.易損件清單
1、定刀 2、動刀 3、篩子
八.特別注意
1. 在刀拆下刃磨后,按裝時刀口切勿裝反,以免發生意外。
2. 破碎機使用一段時間后,兩端軸承座應加潤滑油。
3. 破碎機正常工作后,嚴禁轉動機器尾部上端手輪,每次換刀或清理破碎機后鎖緊尾部手輪及絲桿。
