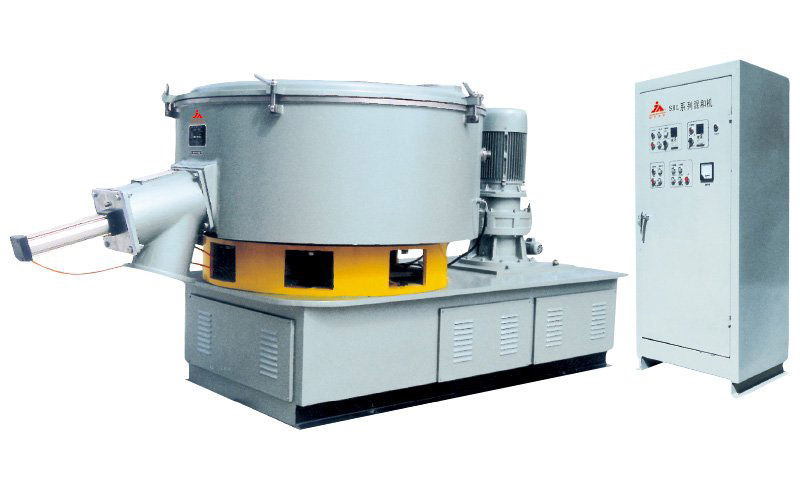

勁馬機械為您提供高速混合機,下面是關于SHR-100A 型高速混合機的介紹
一.用途
SRL 系列混合機組主要是用于聚氯乙烯樹脂的混合、著色,聚乙烯顆粒的著色、干燥,ABS、聚碳酸酯等吸濕性樹脂成型加工前的干燥,酚醛樹脂的混合等工序。然后以冷卻攪拌使其冷卻,以防結塊,防止熱混物料的降解,使熱混物料中的添加劑繼續滲入塑料樹脂中,排除熱混物料中的殘余氣體,且能儲存熱混物料。具有冷卻速度快,冷卻均勻的特點,能夠滿足塑料生產工藝要求;它是塑料加工廠的必備設備之一,在橡膠、制藥、顏料等行業中也有廣泛的用途。
二.主要結構說明
本機組由底座、鍋蓋、傳動部分、底座、升降、出料口及電控箱等部件組成。鍋體由不銹鋼焊成,內表面極為堅硬光滑,具有耐磨、耐腐蝕、不易粘料等特點。鍋體外表面有石棉保溫層。冷混鍋壁設有冷卻夾套,通過冷卻循環達到冷卻效果。
三.電器保護與控制說明:
1. 熱混電機的工作:
當按下“低速啟動”按鈕SB2時,把電機啟動電路中5、6兩點接通,如果此時鍋蓋時關閉的,則通過交流接觸器的連鎖點將KM1線圈接上電源,使電機低速運轉。
2.當需要電機高速運轉時,可以按動高速攪拌按鈕SB3,此時把低速運轉的回路切斷,KM1線圈失電釋放,并將高速運行控制回路接通,使接觸器KM2、KM3接通吸合,電機在高速下運行。如高速轉低速則按SB1,等待5秒左右再按SB2,使電機平穩;按下SB1時,電機將停止工作。
3.料溫控制及放料門的控制:
通過漿葉與物料的剪切,物料與物料之間的摩擦,使物料的溫度逐漸上升到工藝要求的溫度(一般105℃-125℃),由溫控表WK1顯示加熱導熱油的溫度,由溫控表WK2顯示高速混合機內物料的實際溫度。
料溫的監控與放料門的動作可以通過自動控制來完成,將SB6按鈕置于自動狀態,指示燈HL6得電,當溫度達到設定溫度時,中間繼電器KA2得電,放料電磁閥YV2得電,放料閥門開啟同時熱混電機停止工作,通過時間繼電器KT3的延時(一般3-6S)熱混電機轉到低速狀態,放料后通過時間繼電器KT1的延時,放料閥門關閉,電動機處于低速運轉狀態,等待物料的投入,進入下一工作周期。
放料閥門也可以手動控制,將按鈕SB6置于釋放狀態,當旋鈕SA1處于開啟狀態時,電磁閥YV2得電,放料閥門開啟,指示燈HL7放料指示,當旋鈕SA1處于關閉狀態時,電磁閥YV2、指示燈HL7失電,放料閥門關閉。
4.熱混鍋蓋的開啟與關閉控制:
當松開緊固手柄,即可打開鍋蓋(電動機運轉時不可打開鍋蓋)。
四.安裝使用與維護知識:
a) 安裝:
混合機與電控箱分別安裝與水泥基礎或牢固的鋼架基礎上。校正水平位置,用四個地腳螺栓固定。
電源線和氣源線經地下護套管接入,安裝尺寸和固定螺栓孔見安裝地基圖。
b)使用與維護:
機器試車前,應仔細檢查所接的電源、氣源等與機器的要求是否一致。各零部件均安裝齊全,照電路圖檢查電路均無差錯,各潤滑點均應加滿指定的潤滑油(脂),擦凈機器各處的防銹油。
ⅰ.調速過濾調壓器,使用氣壓在4-7bar,只有氣壓超過4bar時,設備才能啟動。
ⅱ.松開急停按鈕,開關置于手動位置。
ⅲ.松開熱混鍋蓋上的緊固螺帽,按下蓋“開/關“按鈕,熱混鍋蓋應靈活提升或下降。
ⅳ.當過蓋打開時,檢查緊固攪拌葉片螺母是否旋緊。
ⅴ.按動按鈕將熱混電機啟動,檢查電機轉向(方向見容腔壁外箭頭指示),必要的話,將電機兩相線互換。
ⅵ.混合機運轉時,鍋蓋不允許打開。
當上述所有功能正常時,混合機可以工作了。
熱混應從低速空載啟動開始,再進行高速空載運轉。熱混運轉方向與機身標牌指示相符,進行空運轉10分鐘,并檢查氣動部分等是否正常。機器一經使用后,若短時間不用,應仔細地擦凈鍋內壁及攪拌漿等處,長時間不用時,應涂上防銹漆。
各潤滑點的要求:
混合機主軸,4號鈉基潤滑脂(GB492-89)潤滑每日加油一次。半年應進行全年檢修一次,更換各處密封件。檢查電氣線路和元件的情況。
1、 計劃經常對設備進行潤滑。
2、 清理、維護、修理:清理、維護、修理工作時必須斷電工作。
48小時:對設備外部粗略清理,打開熱混機鍋蓋,清理溶腔內壁和出料口,檢查氣動元件的油面,檢查氣壓。
1500小時:將攪拌軸和葉片拆去清理溶腔內壁,小心在拆除和安裝時不要碰壞設備。
3、 對長期停機處理:(1)主電源關閉;(2)關閉氣路
按“攪拌漿葉”依次將熱混攪拌漿葉安裝上,用六角螺栓將葉片緊固住。
6000小時(每月)
熱電偶:檢查熱電偶是否損壞,如有必要,進行更換。
6000-1200小時
軸承只有在明顯損壞時進行拆除(噪音大,軸承發熱),更換損壞部分,裝配時上油脂。
熱混軸承:
拆除軸承前,應先松開電機調整盤,移去V性皮帶和攪拌漿葉,松開V型皮帶輪,可取出下軸承,從容腔中提起轉軸,取出上軸承。
五.安全規章及安全裝置
本設備所有接線盒、電氣設備、控制面板的門只有在維修或清除故障時才能打開,打開之前,必須切斷電源,并掛上切勿合閘牌。維修工作完成后,必須把所有電器門關好。
a) 當清理、維護、修理工作結束后,才能接通電源,以上操作須由專業維修人員來完成。
b) 當熱混鍋蓋放下時,容器邊緣要保持干凈。
c) 本設備規定最大裝填量不得超過90kg/每次
d) 本設備不允許帶負荷起動及頻繁起動,熱混應先低速后高速,再加料,出料不應停機。
e) 鍋蓋上升應卸下緊固手柄,防止鍋蓋受損。
f) 為了安全,本設備主要部位均裝有安全裝置,設備安裝、維護、修理需移開安全裝置,修理完成后必須重新安裝并調整好,保證安全生產。
六.高速混合機檢驗表
序號 | 檢查項目 | 檢查要求 | 實測 | 結果 |
1 |
空運轉測試 |
A、攪拌漿旋轉方向應與標牌一致。 | ||
B、下漿葉與混合室內壁不允許有亂碰現象 | ||||
C、熱混由低速運轉穩定后升至高速運轉,空運轉時間不得少于1小時 | ||||
D、主軸軸承最高溫度不得超過80℃,溫升不得超過40℃ | ||||
2 |
噪音 |
整機運轉平穩,無異常聲響,噪聲不得超過85db(A)。(在離機排料位置正前方1m,高度1.5m處測的) | ||
3 | 下漿葉與混合室平面間隙 | 熱混下漿葉旋轉與混合室低平面間隙為0.3-3mm | ||
4 |
電器 |
各按鈕開關安裝正確,卸料門和鍋蓋開啟靈活,安全保險應靈敏可靠,電器部件絕緣電阻大于2兆歐 | ||
5 |
外觀 |
產品外觀整潔,不應有銹跡、油污及贓物,油漆表面平整光亮、色澤一致不得有剝落、皺皮露底等現象 |
